  • DJYP2V(R)P2计算机用屏蔽电缆(包括DCS电缆)

    产品名称:DJYP2V(R)P2计算机用屏蔽电缆(包括DCS电缆)
    产品编号:134229-264
    企业单位:安徽万邦特种电缆有限公司
    浏览次数:
    更多产品图片:




    产品详细介绍:

    二:计算机用屏蔽电缆(包括DCS电缆)产品执行标准

    Q/HHTZH002.3(等效采用英国BS5308标准)

    阻燃性能试验执行GB12666-90标准

    三:计算机用屏蔽电缆(包括DCS电缆)使用特性

    1. 交流额定电压:U0/U 300/500KV

    2. ***高工作温度:聚乙烯绝缘不超过70℃

    交联聚乙烯绝缘90℃

    低烟无卤阻燃聚烯烃70℃

    低烟无卤阻燃交联聚烯烃90℃和125℃两种

    3. ***低环境温度:聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃

    4. 电缆安装敷设温度应不低于0℃。

    5. 电缆允许弯曲半径:非铠装电缆***小为电缆外径的6倍

    铜带屏蔽或钢带铠装电缆***小为电缆外径的12倍

    四:计算机用屏蔽电缆(包括DCS电缆)基本型号及名称

    1.聚乙烯绝缘聚氯乙烯护套计算机用屏蔽电缆(包括DCS电缆)

    DJYV(R)P

    聚乙烯绝缘铜丝编织总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYPV(R)

    聚乙烯绝缘铜丝编织分屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYPV(R)P

    聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYV(R)P2

    聚乙烯绝缘铜带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYP2V(R)

    聚乙烯绝缘铜带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYP2V(R)P2

    聚乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYV(R)P3

    聚乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYP3V(R)

    聚乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYP3V(R)P3

    聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYVP(R)22

    聚乙烯绝缘铜丝编织总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJYP(R)V22

    聚乙烯绝缘铜丝编织分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJYPV(R)P22

    聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJYV(R)P2-22

    聚乙烯绝缘铜带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJYP2V(R)22

    聚乙烯绝缘铜带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJYP2V(R)P2-22

    聚乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJYVP3(R)-22

    聚乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJYP3V(R)22

    聚乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJYP3V(R)P3-22

    聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    阻燃计算机电缆在型号前加ZR,屏蔽可采用镀锡铜丝,基本型号略

    2.聚氯乙烯绝缘聚氯乙烯护套计算机用屏蔽电缆(包括DCS电缆)

    DJVV(R)P

    聚氯乙烯绝缘铜丝编织总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJVPV(R)

    聚氯乙烯绝缘铜丝编织分屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJVPV(R)P

    聚氯乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJVV(R)P2

    聚氯乙烯绝缘铜带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJVP2V(R)

    聚氯乙烯绝缘铜带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJVP2V(R)P2

    聚氯乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJVV(R)P3

    聚氯乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJVP3V(R)

    聚氯乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJVP3V(R)P3

    聚氯乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJVV(R)P22

    聚氯乙烯绝缘铜丝编织总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJVPV(R)22

    聚氯乙烯绝缘铜丝编织分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJVPV(R)P22

    聚氯乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJVV(R)P2-22

    聚氯乙烯绝缘铜带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJVP2V(R)22

    聚氯乙烯绝缘铜带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJVP2V(R)P2-22

    聚氯乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJVV(R)P3-22

    聚氯乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJVP3V(R)22

    聚氯乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJVP3V(R)P3-22

    聚氯乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    阻燃计算机电缆在型号前加ZR,屏蔽可采用镀锡铜丝,基本型号略

    3.交联聚乙烯绝缘聚氯乙烯护套计算机用屏蔽电缆(包括DCS电缆)

    DJYJV(R)P

    交联聚乙烯绝缘铜丝编织总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYJPV(R)

    交联聚乙烯绝缘铜丝编织分屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYJPV(R)P

    交联聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYJV(R)P2

    交联聚乙烯绝缘铜带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYJP2V(R)

    交联聚乙烯绝缘铜带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYJP2V(R)P2

    交联聚乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYJV(R)P3

    交联聚乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYJP3V(R)

    交联聚乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYJP3V(R)P3

    交联聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

    DJYJV(R)P22

    交联聚乙烯绝缘铜丝编织总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJYJPV(R)22

    交联聚乙烯绝缘铜丝编织分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJYJPV(R)P22

    交联聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJYJV(R)P2-22

    交联聚乙烯绝缘铜带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJYJP2V(R)22

    交联聚乙烯绝缘铜带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJYJP2V(R)P2-22

    交联聚乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJYJV(R)P3-22

    交联聚乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJYJP3V(R)22

    交联聚乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    DJYJP3V(R)P3-22

    交联交联聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

    阻燃计算机电缆在型号前加ZR,屏蔽可采用镀锡铜丝,基本型号略

    4.低烟无卤阻燃聚烯烃绝缘和护套计算机用屏蔽电缆(包括DCS电缆)

    DJYDYD(R)P

    低烟无卤阻燃聚烯烃绝缘和护套铜丝编织总屏计算机用屏蔽(软)电缆

    DJYDPYD(R)

    低烟无卤阻燃聚烯烃绝缘和护套铜丝编织分屏计算机用屏蔽(软)电缆

    DJYDPYD(R)P

    低烟无卤阻燃聚烯烃绝缘和护套铜丝编织分屏总屏计算机用屏蔽(软)电缆

    DJYDYD(R)P2

    低烟无卤阻燃聚烯烃绝缘和护套铜带绕包总屏计算机用屏蔽(软)电缆

    DJYDP2YD(R)

    低烟无卤阻燃聚烯烃绝缘和护套铜带绕包分屏计算机用屏蔽(软)电缆

    DJYDP2YD(R)P2

    低烟无卤阻燃聚烯烃绝缘和护套铜带绕包分屏总屏计算机用屏蔽(软)电缆

    DJYDYD(R)P3

    低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包总屏计算机用屏蔽(软)电缆

    DJYDP3YD(R)

    低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏计算机用屏蔽(软)电缆

    DJYDP3YD(R)P3

    低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏总屏计算机用屏蔽(软)电缆

    钢带铠装电缆在型号后加22,屏蔽可采用镀锡铜丝,基本型号略

    五:计算机用屏蔽电缆(包括DCS电缆)代号名称和含义

    表2

    项目

    代号

    说明

    阻燃特性

    ZR

    分A、B、C级阻燃

    系列代号

    DJ

    计算机屏蔽电缆(包括DCS电缆)

    绝缘材料

    Y

    聚乙烯

    YJ

    交联聚乙烯

    YD

    低烟无卤阻燃聚烯烃

    V

    聚氯乙烯

    VD

    低烟低卤聚氯乙烯

    护套材料

    YD

    低烟无卤阻燃聚烯烃

    V

    聚氯乙烯

    VD

    低烟低卤聚氯乙烯

    屏蔽材料

    P

    铜丝编织屏蔽

    P1

    镀锡铜丝屏蔽

    P2

    铜带绕包屏蔽

    P3

    铝塑绕包屏蔽

    铠装材料

    22

    钢带铠装聚氯乙烯护套

    32

    钢丝铠装聚氯乙烯护套

    导体结构

    A

    单股导体

    B

    7股绞合导体

    R

    多股绞合导体

    六:计算机用屏蔽电缆(包括DCS电缆)主要技术指标

    性能项目, ,

    单位

    指标

    聚乙烯

    聚氯乙烯

    绝缘电阻(20℃)

    Ω/KM

    5000

    25

    工作电容

    PF/m

    ≤90

    ≤200

    对绞组之间电容不平衡(1Kz)

    PF/m

    ≤1

    /

    试验电压

    V

    2000V/1min

    阻燃特性

    符合GB12666.5-90要求,A或B类

    七:计算机用屏蔽电缆(包括DCS电缆)基本电缆规格及结构参数

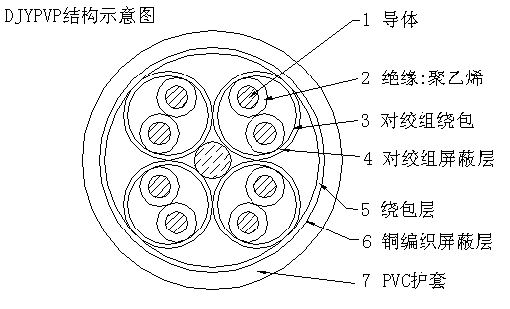

    八:计算机用屏蔽电缆(包括DCS电缆)产品结构示意图:(附图1)
